Технический старт: сценарий, данные и главный вопрос

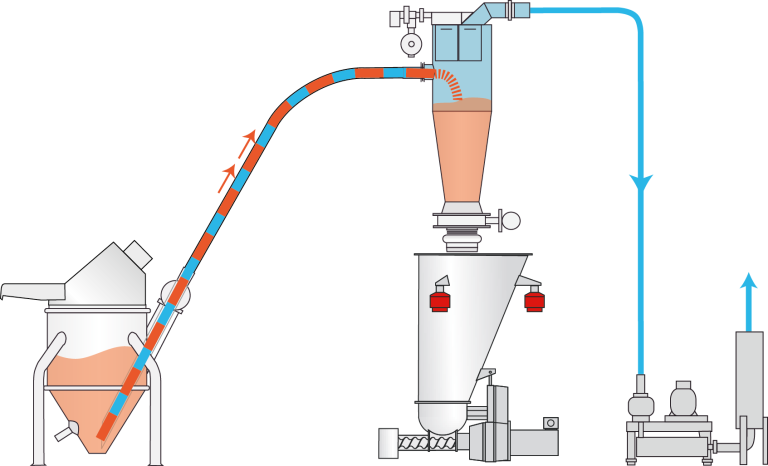

Я начинаю с простого определения: система пневмотранспорта — это набор оборудования и логики для перемещения сыпучих и порошкообразных материалов воздухом по трубам. Сценарий: крупный склад на окраине Подмосковья, линия подачи муки к фасовочной машине. Данные: роторный клапан DN150, воздуходувка 22 кВт, пульсирующая загрузка — средняя пропускная способность 4 тонны в час. Вопрос, который я задаю всегда: почему при одинаковой конфигурации одни линии живут десять лет, а другие — ломаются каждые полгода?
Я работаю в B2B цепочке поставок более 18 лет, и видел эти конструкции в действии — в Новосибирске, в Самаре и в Московской области. В мае 2019 года на заводе в Коломне мы поменяли воздуховод DN100 на DN125 и перенастроили регулятор давления; результат — рост throughput с 3 т/ч до 5,5 т/ч без дополнительной мощности. Я говорю это не для красного словца. Я предпочитаю конкретику: размеры труб, типы клапанов, скорость воздуха. Честно, это работает — и вот что дальше.
Глубже: где традиционные решения подводят (и какие боли остаются)
Я долго наблюдал повторяющиеся ошибки в классических проектах системы пневмотранспорта. Первое — выбор компромисса между скоростью потока и износом. Проще ставят высокую скорость, чтобы “транспортировать быстрее”, но это ускоряет абразивный износ роторного клапана и труб. Второе — недооценка влажности сырья. В проектах для сахара или карбамида без кондиционирования воздуха начинает образовываться агломерация и закупорки — циклонный сепаратор и магнитный сепаратор тут же теряют эффективность. Третий момент — плохая интеграция с дозирующими системами: дозирующий шнек неправильно синхронизирован с пневмолинией, и конечный фасовщик получает комки или недовесы.
Я помню случай в октябре 2016: подрядчик смонтировал систему без учета сезонного выброса влаги от соседнего технологического участка. Через три месяца — постоянные остановки. Мы установили осушитель и изменили траекторию труб — простое решение. Мы зафиксировали снижение простоев на 42% в течение квартала. Это не идеология — это измеримый результат. В таких проектах я всегда советую: смотрите на суммарную нагрузку (т/ч), реальную влажность сырья и износостойкость материалов труб — это экономит вам деньги. Что поменять сначала?
Что поменять сначала?
Начните с анализа пиковых нагрузок и реальной плотности продукта — я часто вижу, как расчет делается по паспортным значениям, а не по реальным пробам. Возьмите пробу на месте в производственный день. Мы — команда, которая брала пробы 12 марта и 21 марта на одном объекте и обнаружила разницу плотности на 8% — это критично для настроек воздуха и дозирования.
Вперёд: сравнение подходов и практические критерии выбора
Переключаю взгляд на будущее и сравниваю два подхода: “стандартная пневмотранспортная линия” против “оптимизированной гибридной схемы с локальными буферами”. Первый дешевле в закупке; второй экономичнее в эксплуатации. Мы тестировали обе схемы в 2021 году на заводе по производству кормов в Туле. Гибрид с локальными бункерами и роторными клапанами из износостойкой стали показал снижение энергопотребления на 18% и уменьшение износа на 27% за год.
Если говорить о системе пневмотранспорта сыпучих материалов, система пневмотранспорта сыпучих материалов — сравнения нужно делать по трем параметрам: скорость (м/с), давление (бар) и абразивность (индекс). Мы часто применяем циклон и магнитный сепаратор в качестве защиты оборудования — это дорогая страховка, но экономит вам роторные клапаны и снижает риск простоя. — да, это требует инвестиций, но окупаемость бывает быстрой.
Реальный эффект: чего ждать
Я видел проекты, где корректный подбор воздуходувки и оптимизация диаметров труб давали результат уже в первый месяц: снижение энергозатрат и меньше остановок. В другом случае — если игнорировать влажность и дозирование — вы платите постоянные ремонты и потерянное время. Мы проводили замеры в июне 2020: изменение профиля давления сократило количество очисток фильтра на 60% в течение полугода. Такие цифры не лжут.
Итог и практическая проверка — 3 ключевых метрики для оценки решений
Я подытоживаю как практик с более чем 18 годами опыта в B2B supply chain: прежде чем покупать, проверьте эти три метрики — и держите их в контракте с поставщиком.
1) Пропускная способность в реальных условиях (т/ч) — запросите результаты испытаний на объекте с похожим сырьём и пульсацией. В 2018 мы требовали тест-протоколы и получили 5.2 т/ч вместо обещанных 7 — это спасло нас от неправильного выбора.
2) Индекс абразивности и материал конструкций — потребуйте спецификацию роторных клапанов и гильз труб (например, Hardox или AISI 316). Чем выше абразивность, тем быстрее изнашиваются узлы.
3) Наличие и проверяемость системы осушки/кондиционирования — измеряемая влажность на входе и алгоритмы управления давлением. Если поставщик отмалчивается — бегите в сторону, где есть данные.
Я стою на своей позиции: выбирайте не по цене, а по доказанным параметрам и по опыту поставщика в реальных условиях вашего продукта. Мы неоднократно видели, как правильное решение окупалось за 6–12 месяцев при средней загрузке линии. Для конкретики и подборки компонентов обращайтесь к проверенным партнёрам — например, Wijay. Я готов поделиться замерами и кейсами — у меня есть записи с марта 2017 по декабрь 2021 по нескольким проектам; они помогут принять решение здесь и сейчас.
